Wattmeter und Leistungsanalysator LUTRON DW-6092

Produktdetailbeschreibung

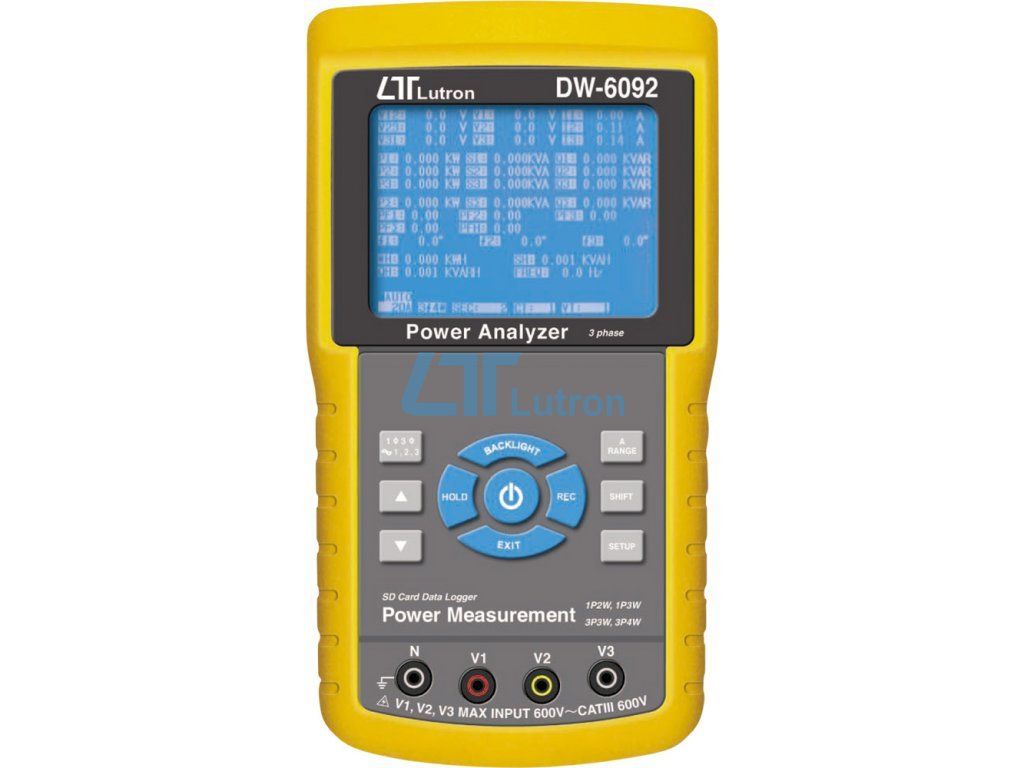

DW-6092 3-Phasen-Leistungsanalysator mit SD-Datenlogger

Der LUTRON DW-6092 ist ein professioneller 3-Phasen-Leistungsanalysator zur Echtzeitüberwachung und detaillierten Analyse elektrischer Netze. Unterstützt 1P/2W, 1P/3W, 3P/3W und 3P/4W.

Hauptmerkmale:

• Echtzeit-Datenlogging auf SD-Karte (2-GB-Karte enthalten)
• True-RMS-Spannung 10–600 V und Strom 0,2–1200 A
• CT-Verhältnis 1–600, PT-Verhältnis 1–1000
• Wirkleistung kW, Scheinleistung kVA, Blindleistung kVAR und Energie kWh/kVAh/kVARh
• Leistungsfaktor und Phasenwinkel
• Uhr/Kalender mit Zeitstempel, Intervall 2–7200 s
• Excel-kompatible SD-Daten
• RS232/USB für PC-Datenerfassung
• 3,2"-Dot-Matrix-LCD mit Hintergrundbeleuchtung, 320×240 Pixel
• IEC 1010 CAT III 600 V

Elektrische Daten:

• Spannung: 10,0–600,0 V, Genauigkeit ±(0,5 % + 0,5 V)
• Strom: 0,2–1200 A, Genauigkeit ±(0,5 % + bereichsabhängiger Offset)
• Leistungsfaktor: 0,00–1,00, ±0,04
• Phasenwinkel: –180° bis +180°, ±1°
• Frequenz: 45–65 Hz, 0,1-Hz-Auflösung, ±0,1 Hz
• Wirkleistung: 0,000 kW bis 9,999 MW, ±1 %
• Scheinleistung: 0,000 kVA bis 9,999 MVA, ±1 %
• Blindleistung: 0,000 kVAR bis 9,999 MVAR, ±1 %
• Energie: kWh, kVAh, kVARh, MWh, MVAh, MVARh, ±2 %

Datenlogging:

• SD-Aufzeichnung 2–7200 s
• Excel-kompatibles Format
• Optional USB-01 oder UPCB-02
• Software SW-U811-WIN optional

Stromversorgung:

• 8 x AA 1,5 V (nicht enthalten)
• 9-V-Netzadapter enthalten
• Stromaufnahme: Messgerät 300 mA / Zange 20 mA

Abmessungen:

• Messgerät: 225 × 125 × 64 mm
• Zange: 210 × 64 × 33 mm
• Zangenöffnung: max. Ø50 mm
• Gewicht: Messgerät 1049 g, Zange 522 g

Lieferumfang:

• Bedienungsanleitung
• 4 Messleitungen TL88-4AT
• 4 Krokodilklemmen TL88-4AC
• 3 Stromzangen CP-1200
• 9-V-Netzadapter
• 2-GB-SD-Karte
• Tragetasche

Optional:

• USB-01
• UPCB-02
• SW-U811-WIN
