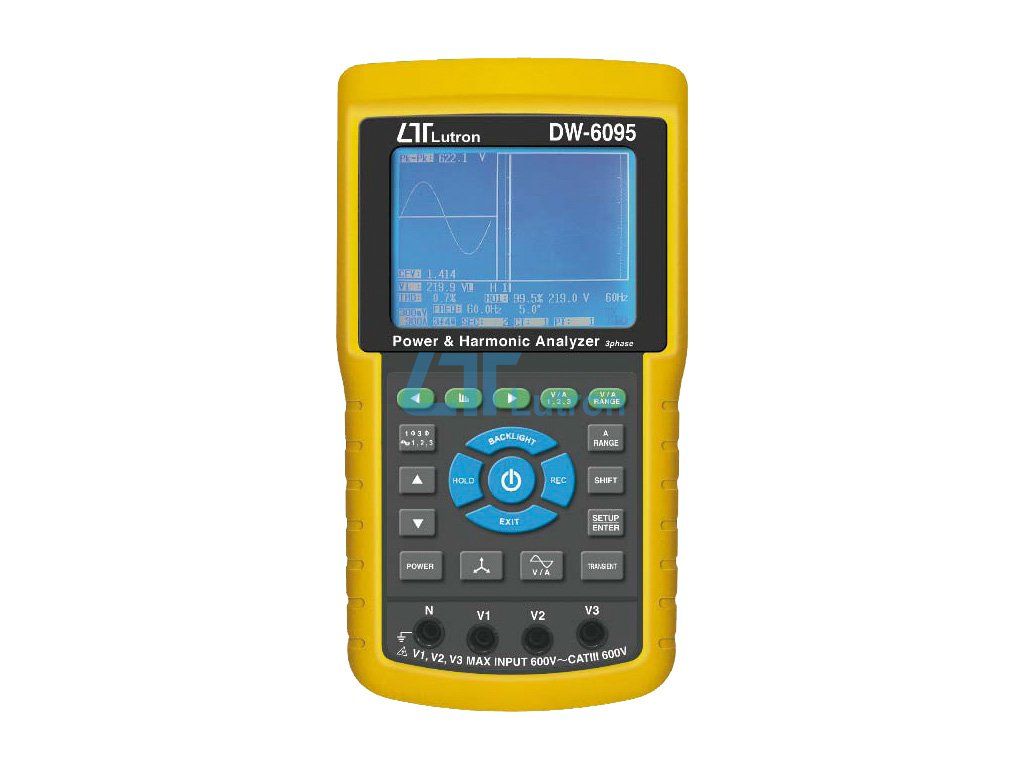

Leistungsanalysator LUTRON DW-6095

Produktdetailbeschreibung

Lutron DW-6095 ist ein 3-Phasen-Leistungsanalysator mit Oberschwingungsmessung.

EIGENSCHAFTEN:

• Analyse für mehrphasige Systeme: 1P/2W, 1P/3W, 3P/3W, 3P/4W.
• 3 Stromzangen (CP-1201) im Lieferumfang; bei Wechsel der Stromzangen ist keine Neukalibrierung erforderlich.
• Eingangssignal/Bereiche der Stromzange mit Auswahl:
• Eingangssignal (ACV): 200 mV / 300 mV / 500 mV / 1 V / 2 V / 3 V.
• Bereiche (ACA): 20 A / 200 A / 2000 A / 30 A / 300 A / 3000 A.
• Das Messgerät kann mit universellen Stromzangen verwendet werden.
• Komplettset mit 4 Messleitungen, 4 Krokodilklemmen, 3 Stromzangen (CP-1201), 9-V-AC/DC-Adapter, 2-GB-SD-Karte und Tragetasche.
• Messungen:
• V (Phase-Phase), V (Phase-Erde)
• A (Phase-Erde)
• kW / kVA / kvar / PF (Phase)
• kW / kVA / kvar / PF (System)
• kWh / kVAh / kvarh / PFH (System)
• Phasenwinkel
• Oberschwingungsanzeige (1. bis 50. Ordnung).
• Gleichzeitige Anzeige von Oberschwingungen und Wellenform.
• Wellenformanzeige mit Spitzenwerten.
• Analyse der Gesamtoberschwingungsverzerrung (THD).
• Grafisches Phasendiagramm mit Parametern des 3-Phasen-Systems.
• Unsymmetrieverhältnis und Unsymmetriefaktor für dreiphasige Spannung bzw. Strom (VUR, AUR).
• Berechnung des Unsymmetriestroms im Neutralleiter (An).
• Erfassung transienter Ereignisse (Einbruch, Anstieg und Ausfall) mit programmierbarem Grenzwert (%).
• Programmierbares CT-Verhältnis (1 bis 600) und PT-Verhältnis (1 bis 1000).
• ACV-Eingangsimpedanz 10 MΩ.
• Sicherheitsstandard: IEC 1010, CAT III 600V.
• Integrierte Uhr und Kalender; Echtzeit-Datenaufzeichnung auf SD-Karte, Abtastzeit 2 bis 7200 Sekunden. Die SD-Karte kann direkt in den Computer eingesetzt werden; alle Messwerte mit Zeitinformationen (Jahr, Monat, Datum, Stunde, Minute, Sekunde) lassen sich direkt in Excel übertragen und weiter analysieren.
• Stromversorgung über 8 x AA (UM-3) 1,5-V-Batterien (Alkaline) oder 9-V-DC-Adapter.
• PC-Datenübertragung
